化工設備模型制作案例

一、項目背景

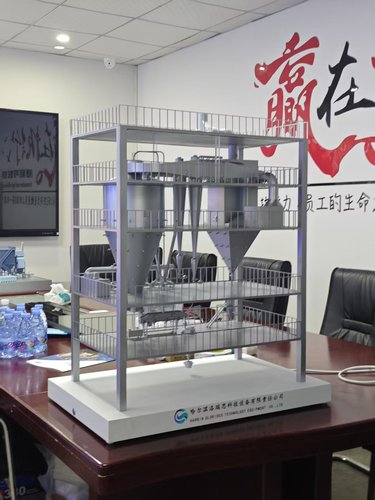

本次制作的化工設備模型主要用于企業展廳展示，向客戶直觀呈現設備的結構與工作流程。要求模型還原度達到90%左右，在視覺上**程度貼近真實設備。

二、材料選擇

主體結構材料

• ?框架?：選用鋁合金型材，其質地輕、強度高，便于加工和組裝，能夠?yàn)槟Ｐ吞峁┓€(wěn)固的支撐。

• ?設備主體部分?：采用工程塑料，如ABS塑料。這種材料具有良好的成型性和耐腐蝕性，可通過注塑工藝制作出復雜的設備形狀，如模型中的罐體、管道等部件。

細節部件材料

• ?管道?：使用透明有機玻璃管，既可以清晰地展示內部流體走向，又具有一定的強度和韌性。

• ?閥門與儀表?：采用黃銅和不銹鋼材料，通過精密鑄造工藝制作，以展現細節的精致和金屬質感。

•

三、制作工藝

框架搭建

根據真實設備的尺寸比例，對鋁合金型材進行切割和焊接，形成模型的框架結構。焊接處經過打磨和拋光處理，確保表面平整光滑。

設備主體制作

1. ?注塑成型?：將ABS塑料顆粒加熱融化后，注入預先設計好的模具中，冷卻成型得到罐體、反應釜等設備主體部件。

2. ?組裝?：將成型的部件按照設備的實際結構進行組裝，使用膠水或螺絲固定，確保連接牢固。

管道與閥門安裝

1. ?管道加工?：根據設備內部的流體走向，對透明有機玻璃管進行切割和彎曲處理，使其符合實際管道的形狀。

2. ?安裝?：將加工好的管道與設備主體進行連接，使用專用的管件和密封材料確保連接緊密，無泄漏現象。閥門和儀表則通過螺紋或法蘭連接的方式安裝在相應位置。

四、后期處理與上色

表面處理

1. ?打磨?：對模型的各個部件進行打磨，去除表面的毛刺和瑕疵，使表面更加光滑。

2. ?拋光?：對于金屬部件，如閥門和框架，進行拋光處理，增強金屬光澤；對于塑料部件，使用拋光劑進行拋光，提高表面的光潔度。

上色

1. ?底漆?：在打磨和拋光后的部件表面噴涂一層底漆，增強油漆的附著力和防銹能力。

2. ?面漆?：根據真實設備的顏色，選擇相應的油漆進行噴涂。對于罐體和反應釜等主要設備，采用靜電噴涂工藝，確保油漆均勻覆蓋，色澤一致；對于管道，使用不同顏色的油漆區分不同的流體介質。

3. ?標識與文字?：在模型表面添加標識和文字說明，如設備名稱、管道流向等，使用絲網印刷或貼紙的方式進行制作，使模型更加直觀易懂。
