渦輪發動機模型制作案例

一、項目背景

本次制作渦輪發動機模型用于科技展館展示，需高度還原真實渦輪發動機的外觀與結構，以便觀眾能直觀了解其構造。

二、材料選擇

主體結構

選用鋁合金作為主體框架材料，其質地輕便且硬度較高，能夠很好地支撐起整個模型的結構。葉片部分采用不銹鋼薄片，不銹鋼的強度和耐磨損性可以保證葉片形狀的穩定性和持久性。

細節部件

對于一些精細的小部件，如螺栓、螺母等，使用黃銅制作，黃銅的色澤和質感能提升模型的真實感。而一些內部的管道結構，則采用透明的有機玻璃管，方便觀眾觀察內部構造。

三、制作工藝

主體加工

主體框架通過機械切割和焊接的方式成型，確保尺寸精確和結構牢固。葉片則利用激光切割技術從不銹鋼薄片上切割下來，再經過精細的打磨和彎曲處理，使其形狀與真實葉片高度相似。

部件組裝

將切割好的各個部件進行組裝，使用小型的鉚釘和螺絲進行固定，確保每個部件都安裝到位，并且在組裝過程中不斷進行調整和校準，保證整體的同軸度和平衡性。

管道安裝

透明有機玻璃管按照設計好的線路進行安裝，通過專用的膠水進行固定，同時在管道的連接處使用金屬箍進行加固，模擬真實的管道連接方式。

四、后期處理與上色

表面處理

對鋁合金框架進行陽極氧化處理，使其表面形成一層致密的氧化膜，不僅可以提高耐腐蝕性，還能呈現出金屬特有的光澤。不銹鋼葉片則進行拋光處理，使其表面更加光滑，反射出金屬的質感。

上色工藝

主體部分的框架和外殼采用銀灰色的金屬漆進行噴涂，模擬真實渦輪發動機的金屬外觀。葉片部分在噴涂銀灰色底漆后，再在邊緣處噴上一層黑色的高溫漆，模擬葉片在高溫工作環境下的燒蝕效果。內部的管道則根據其功能不同，分別噴上紅色、藍色等不同顏色的漆，以便觀眾區分。

細節點綴

在模型的一些關鍵部位，如進氣口、排氣口等，使用黑色的啞光漆進行噴涂，突出這些部位的立體感和層次感。同時，在一些小部件上，如黃銅螺栓，保留其原始的黃銅色澤，增加模型的細節豐富度。

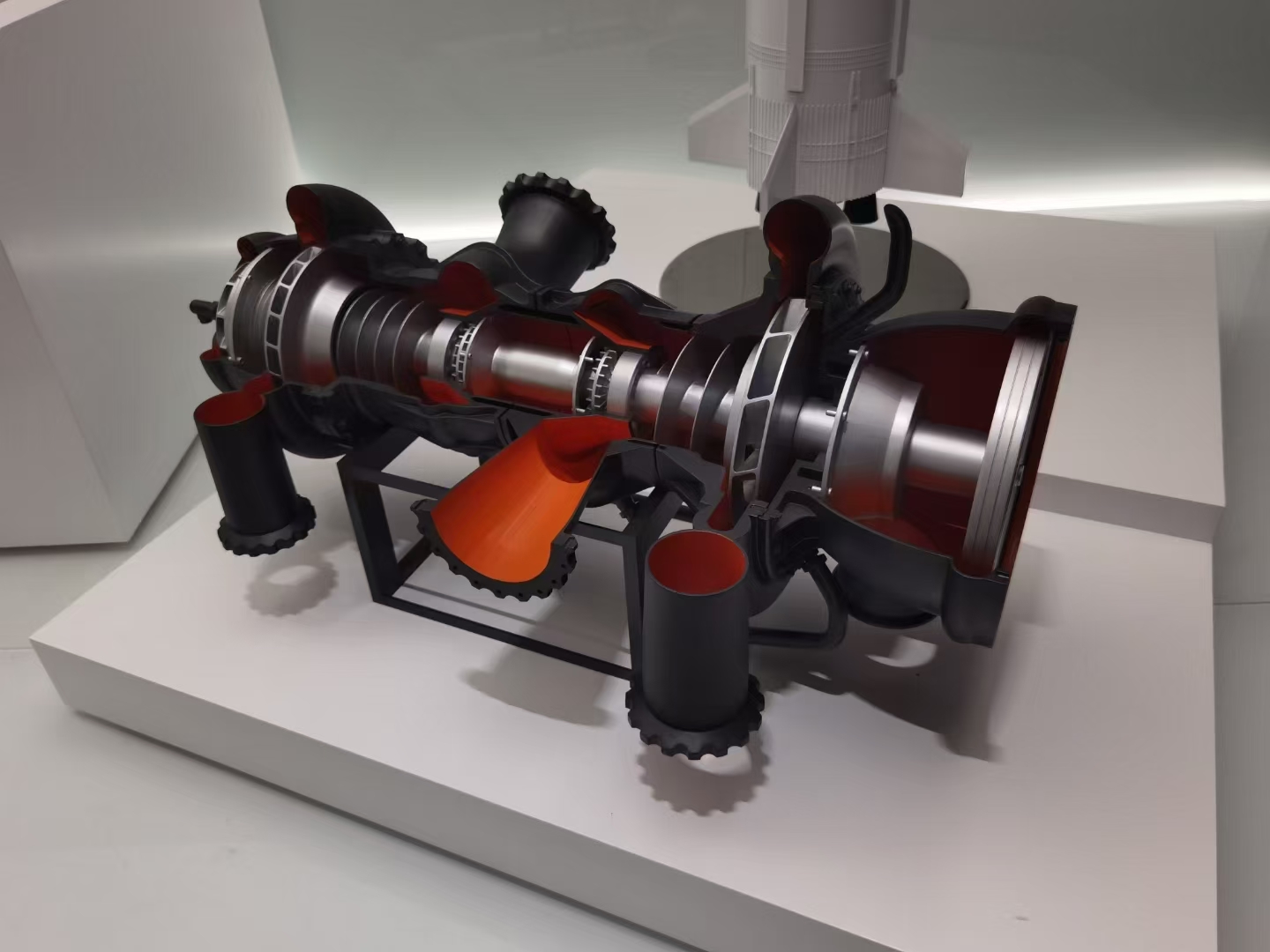

經過以上制作工藝、材料選擇和后期處理，制作出的渦輪發動機模型在外觀和結構上都能達到較高的還原度，滿足展示需求。
