水泵模型制作案例

一、項目背景

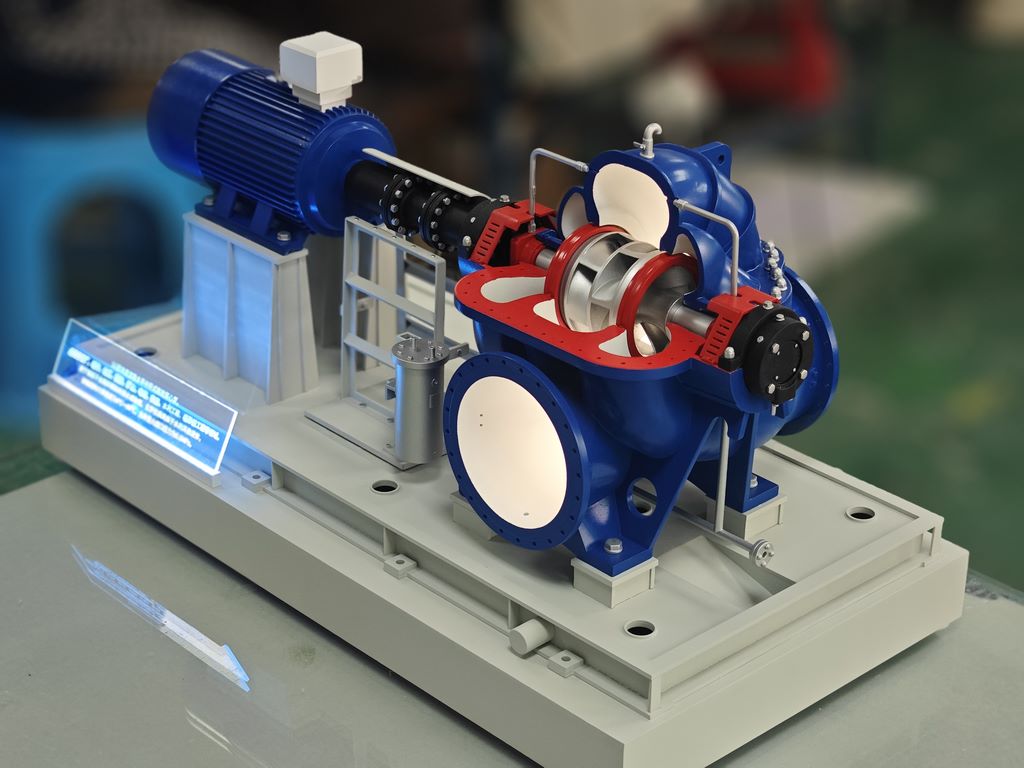

為滿足學校水利課程教學需求，制作一款用于教學展示的水泵模型，要求模型還原度達到90%左右，能夠清晰展示水泵內部結構和工作原理。

二、材料選擇

（一）外殼材料

選用厚度適中的亞克力板作為水泵外殼材料。亞克力板具有良好的透明度，方便學生觀察內部結構，同時其硬度和韌性能夠保證模型的穩定性和耐用性。

（二）內部結構材料

1. ?葉輪?：采用鋁合金材質，通過精密鑄造工藝制作。鋁合金具有質量輕、強度高的特點，能夠較好地模擬真實水泵葉輪的性能。

2. ?泵軸?：選用不銹鋼材料，保證其強度和耐磨性，能夠穩定地支撐葉輪的轉動。

3. ?其他部件?：如泵殼、密封件等，使用工程塑料通過注塑成型工藝制作。工程塑料具有成本低、成型性好的優點，且能夠滿足模型的結構和外觀要求。

4.

三、制作工藝

（一）外殼制作

使用激光切割技術將亞克力板切割成所需的形狀和尺寸，然后通過熱彎工藝將其加工成水泵外殼的形狀。在外殼上預留觀察窗口和安裝孔，以便安裝內部結構和固定模型。

（二）內部結構制作

1. ?葉輪制作?：將鋁合金材料進行熔煉、鑄造，制成葉輪毛坯。然后通過數控加工中心對葉輪毛坯進行精密加工，確保葉輪的葉片形狀、尺寸和角度符合設計要求。

2. ?泵軸制作?：將不銹鋼棒料通過車床加工成所需的直徑和長度，兩端加工出軸肩和鍵槽，以便安裝葉輪和其他部件。

3. ?其他部件制作?：使用注塑模具將工程塑料注塑成型，制成泵殼、密封件等部件。對注塑成型的部件進行后處理，如打磨、拋光等，以提高其表面質量。

（三）組裝

將制作好的內部結構部件按照水泵的實際裝配順序進行組裝。先將葉輪安裝在泵軸上，然后將泵軸安裝在泵殼內，再安裝密封件和其他部件。最后將組裝好的內部結構安裝在亞克力外殼內，固定牢固。

四、后期處理與上色

（一）后期處理

對模型進行整體打磨，去除表面的毛刺和瑕疵，使模型表面光滑平整。對透明的亞克力外殼進行清潔和拋光，提高其透明度。

（二）上色

1. ?外殼上色?：根據真實水泵的顏色，對外殼進行噴漆處理。使用噴槍將藍色油漆均勻地噴涂在外殼表面，形成美觀的外觀。

2. ?內部結構上色?：對葉輪、泵軸等內部結構部件進行上色處理，以區分不同的部件和材料。如將葉輪噴涂成銀色，模擬鋁合金的金屬質感；將泵軸噴涂成灰色，突出其不銹鋼材質。

經過以上制作工藝，一款高還原度的水泵模型制作完成，能夠?yàn)榻虒W(xué)提供直觀、清晰的展示工具，幫助學生更好地理解水泵的結構和工作原理。
